Utilisez la fonction Charge à bord du véhicule pour recharger une batterie installée sur un véhicule, à l’aide des paramètres de test classés selon le NIV, l’année, la marque et le modèle du véhicule testé.
REMARQUE: Un test à bord du véhicule associera toujours la batterie dans le véhicule au NIV du véhicule dans lequel elle est installée.
À tout moment au cours du test, appuyez sur
pour revenir à l’écran précédent, ou
pour revenir au menu principal.
Test de batterie
- Connectez les pinces du chargeur aux bornes de batterie appropriées.
- Dans le menu principal, appuyez sur Charge à bord du véhicule. L’écran Obtenir le NIV s’affiche.
- Utilisez un lecteur de codes à barres raccordé pour lire le code-barres du NIV, situé généralement sur le cadre de la portière côté conducteur’ Vous pouvez également utiliser un module CVG apparié. Le NIV peut également être saisi manuellement.
Pour obtenir des résultats optimaux, choisissez le code-barres situé au niveau du cadre de la portière du côté conducteur. Le NIV se trouve également derrière le pare-brise, sur le tableau de bord, côté conducteur.
REMARQUE: Consultez l’Annexe A pour connaître les méthodes de lecture recommandées et des conseils sur la lecture du NIV.
Cadre de la portière côté conducteur :
Pare-brise :
Module CVG :
Saisie manuelle :
Utilisez le clavier à l’écran pour saisir manuellement le NIV à 17 chiffres, et appuyez sur SUIVANT. Le compteur numérique affiché dénombrera les caractères alphanumériques au fur et à mesure que vous les saisissez sur le clavier.

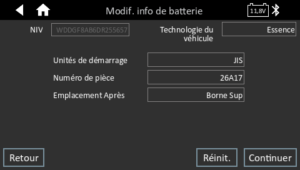

4. L’écran Modifier l’information sur la batterie s’affiche, ainsi que les informations de la batterie selon le NIV.
Si les informations affichées sont correctes, appuyez sur Suivant pour commencer la procédure de test de batterie ou Réinitialiser pour réinitialiser les paramètres aux valeurs d’usine.
5. Appuyez sur la case en regard de chaque paramètre affiché et sélectionnez les informations correctes dans la liste affichée.
REMARQUE: Consultez l’annexe B pour obtenir la description complète des paramètres.
REMARQUE: Appuyez sur Chercher la batterie pour chercher la batterie selon l’année, la marque et le modèle en fonction du NIV, ou selon l’année, la marque et le modèle sélectionnés du véhicule.
Le chargeur effectue une série de tests pour déterminer l’état général de la batterie avant d’appliquer une charge. Ces étapes comprennent la mesure de la température ambiante de la batterie, l’intégrité au démarrage, la capacité de réserve, l’acceptation de la charge et l’application d’un test de charge de la batterie.
Les résultats du test sont alors affichés sur l’écran du contrôleur.
REMARQUE: Si le module CVG a été utilisé pour obtenir des informations sur le véhicule, l’écran Modifier l’information sur la batterie s’affiche (voir étape 3). Appuyez sur Suivant pour afficher les résultats de test.

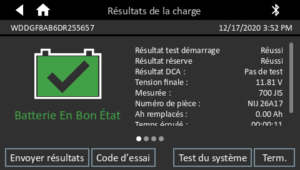

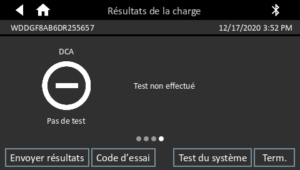

Résultats du test de batterie
Les icônes sont codées en couleur pour indiquer l’état :
- VERT : Tous les paramètres de test ont été complétés et ont satisfait aux exigences
- ROUGE : Le test de la batterie a échoué
- JAUNE : Certains paramètres de test peuvent nécessiter d’autres tests
- BLANC : Données insuffisantes pour effectuer le test
Pour imprimer ou envoyer le test vers une imprimante configurée ou par e-mail , appuyez sur Envoyer les résultats et sélectionnez une option. Pour continuer le test du système, appuyez sur Test du système. Pour revenir à l’écran d’accueil, appuyez sur Terminé.
REMARQUE : Référez-vous à l’article Tableaux de conclusion de résultats de test pour une définition complète des éventuels résultats de test.
Test du système
- Faites démarrer le moteur et laissez-le tourner au ralenti.
- Éteignez tous les accessoires électriques tels que les phares et la turbine de ventilation intérieure, puis appuyez sur Suivant.
- L’analyseur vérifie la tension de sortie de l’alternateur pendant que le moteur tourne au ralenti.
- À l’invite, faites tourner le moteur et maintenez un régime entre 2 000 à 3 000 RPM/min, puis appuyez sur Suivant. L’analyseur teste à nouveau la puissance de l’alternateur.
- À l’invite, faites de nouveau tourner le moteur au ralenti.
- Allumez les feux de route et la turbine de ventilation intérieure, puis appuyez sur Suivant.
- L’analyseur vérifie la tension de sortie de l’alternateur pendant que le moteur tourne au ralenti.
- À l’invite, faites tourner le moteur et maintenez un régime entre 2 000 à 3 000 RPM/min, puis appuyez sur Suivant.
- L’analyseur teste à nouveau la puissance de l’alternateur.
- À l’invite, coupez toutes les charges et laissez le moteur tourner au ralenti.
- Appuyez sur Suivant pour afficher les résultats de test.

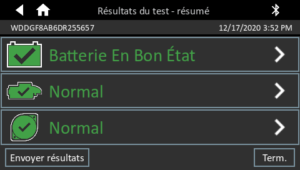

Récapitulatif des résultats de test du système
L’écran Récapitulatif des résultats du test s’affiche après un test du système. Appuyez sur
pour obtenir les résultats détaillés pour chaque partie du test.
REMARQUE : Reportez-vous à Tableaux de conclusion de résultats de test pour obtenir une définition complète des résultats de test.
Pour envoyer les résultats du test vers une imprimante configurée ou par e-mail , appuyez sur Envoyer résultats et sélectionnez une option. Pour revenir à l’écran d’accueil, appuyez sur Terminé ou pour revenir au menu principal.
